VM2D::AirfoilGeometry Class Reference

Класс, определяющий форму профиля More...

#include <Airfoil2D.h>

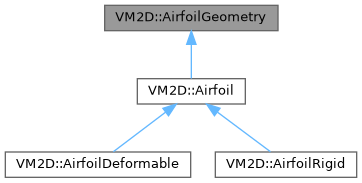

Inheritance diagram for VM2D::AirfoilGeometry:

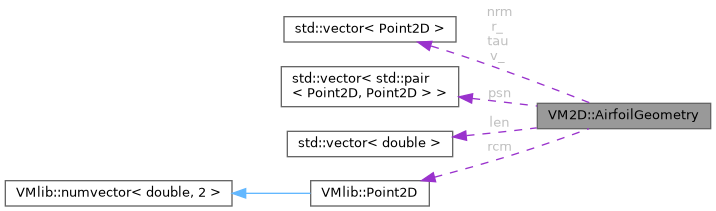

Collaboration diagram for VM2D::AirfoilGeometry:

Public Member Functions
const Point2D &	getR (size_t q) const
	Возврат константной ссылки на вершину профиля
Point2D &	setR (size_t q)
	Возврат ссылки на вершину профиля
const Point2D &	getV (size_t q) const
	Возврат константной ссылки на скорость вершины профиля
void	setV (const Point2D &vel)
	Установка постоянной скорости всех вершин профиля
void	setV (const std::vector< Point2D > &vel)
	Установка скоростей всех вершин профиля
size_t	getNumberOfPanels () const
	Возврат количества панелей на профиле

Public Attributes
bool	inverse
	Признак разворота нормалей (для расчета внутренних течений)
std::vector< Point2D >	nrm
	Нормали к панелям профиля
std::vector< std::pair< Point2D, Point2D > >	psn
	Псевдонормали к панелям профиля
std::vector< Point2D >	tau
	Касательные к панелям профиля
std::vector< double >	len
	Длины панелей профиля
Point2D	rcm
	Положение центра масс профиля
double	phiAfl
	Поворот профиля
double	area
	Площадь профиля

Protected Attributes
std::vector< Point2D >	r_
	Координаты начал панелей
std::vector< Point2D >	v_
	Скорости начал панелей

Detailed Description

Класс, определяющий форму профиля

Author

Марчевский Илья Константинович

Сокол Ксения Сергеевна

Рятина Евгения Павловна

Колганова Александра Олеговна

\Version 1.14

Date

6 марта 2026 г.

Definition at line 65 of file Airfoil2D.h.

Member Function Documentation

getNumberOfPanels()

size_t VM2D::AirfoilGeometry::getNumberOfPanels ( ) const

inline

Возврат количества панелей на профиле

Returns

количество панелей на профиле

Definition at line 163 of file Airfoil2D.h.

{ return r_.size(); };

Here is the caller graph for this function:

getR()

const Point2D & VM2D::AirfoilGeometry::getR ( size_t  q ) const

inline

Возврат константной ссылки на вершину профиля

Организовано "зацикливание" в сторону увеличения индекса, т.е. getR[size()] = getR[0];

Это позволяет удобно обращаться к getR(i) и getR(i+1) как к началу и концу i-й панели

Parameters

[in]

q

номер вершины профиля return константную ссылку на вершину профиля

Definition at line 113 of file Airfoil2D.h.

        {
            return (q < r_.size()) ? r_[q] : r_[0];
        };

Here is the caller graph for this function:

getV()

const Point2D & VM2D::AirfoilGeometry::getV ( size_t  q ) const

inline

Возврат константной ссылки на скорость вершины профиля

Организовано "зацикливание" в сторону увеличения индекса, т.е. getV[size()] = getV[0];

Это позволяет удобно обращаться к getV(i) и getV(i+1) как к скоростям начала и конца i-й панели

Parameters

[in]

q

номер вершины профиля return константную ссылку на скорость вершины профиля

Definition at line 137 of file Airfoil2D.h.

        {
            return (q < v_.size()) ? v_[q] : v_[0];
        };

Here is the caller graph for this function:

setR()

Point2D & VM2D::AirfoilGeometry::setR ( size_t  q )

inline

Возврат ссылки на вершину профиля

Организовано "зацикливание" в сторону увеличения индекса, т.е. getR[size()] = getR[0];

Это позволяет удобно обращаться к getR(i) и getR(i+1) как к началу и концу i-й панели

Parameters

[in]

q

номер вершины профиля return ссылку на вершину профиля

Definition at line 125 of file Airfoil2D.h.

        {
            return (q < r_.size()) ? r_[q] : r_[0];
        };

Here is the caller graph for this function:

setV() [1/2]

void VM2D::AirfoilGeometry::setV ( const Point2D &  vel )

inline

Установка постоянной скорости всех вершин профиля

Parameters

[in]

vel

константная ссылка на величину устанавливаемой скорости

Definition at line 145 of file Airfoil2D.h.

        {
            v_.clear();
            v_.resize(r_.size(), vel);
        }

Here is the caller graph for this function:

setV() [2/2]

void VM2D::AirfoilGeometry::setV ( const std::vector< Point2D > &  vel )

inline

Установка скоростей всех вершин профиля

Parameters

[in]

vel

константная ссылка на вектор величин скоростей вершин профиля

Definition at line 154 of file Airfoil2D.h.

        {
            v_.clear();
            v_.insert(v_.end(), vel.begin(), vel.end());
        }

Member Data Documentation

area

double VM2D::AirfoilGeometry::area

Площадь профиля

Definition at line 103 of file Airfoil2D.h.

inverse

bool VM2D::AirfoilGeometry::inverse

Признак разворота нормалей (для расчета внутренних течений)

Definition at line 76 of file Airfoil2D.h.

len

std::vector<double> VM2D::AirfoilGeometry::len

Длины панелей профиля

Definition at line 94 of file Airfoil2D.h.

nrm

std::vector<Point2D> VM2D::AirfoilGeometry::nrm

Нормали к панелям профиля

Нормали задаются внешними, нормированными на единицу

Definition at line 81 of file Airfoil2D.h.

phiAfl

double VM2D::AirfoilGeometry::phiAfl

Поворот профиля

Definition at line 100 of file Airfoil2D.h.

psn

std::vector<std::pair<Point2D, Point2D> > VM2D::AirfoilGeometry::psn

Псевдонормали к панелям профиля

Псевдонормали к началу и концу панели, нормированные на единицу

Definition at line 86 of file Airfoil2D.h.

r_

std::vector<Point2D> VM2D::AirfoilGeometry::r_

protected

Координаты начал панелей

Definition at line 69 of file Airfoil2D.h.

rcm

Point2D VM2D::AirfoilGeometry::rcm

Положение центра масс профиля

Definition at line 97 of file Airfoil2D.h.

tau

std::vector<Point2D> VM2D::AirfoilGeometry::tau

Касательные к панелям профиля

Касательные соответствуют обходу профиля против часовой стрелки, задаются нормированными на единицу

Definition at line 91 of file Airfoil2D.h.

v_

std::vector<Point2D> VM2D::AirfoilGeometry::v_

protected

Скорости начал панелей

Definition at line 72 of file Airfoil2D.h.

---

The documentation for this class was generated from the following file:

• VM2D/Airfoil2D/Airfoil2D.h
